Ipari vezérlőkábelek és vezetékek
Elektronikai vezérlőkábelek és vezetékek
Árnyékolatlan elektronikai vezérlőkábel, színes erekkel.
LiYY
Felhasználási terület
Száraz és nyirkos helyiségekben, elsősorban irányítástechnikai, mérési, és vezérlési célokra.

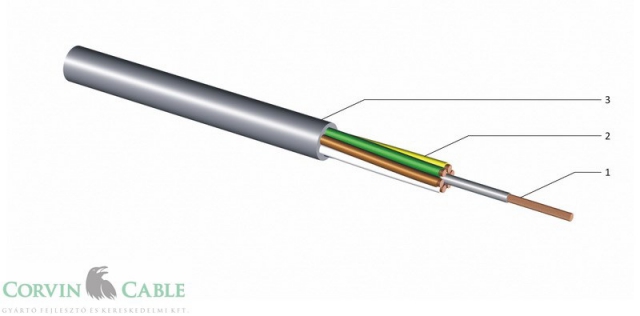

Felépítés
1.Csupasz, sodrott rézvezető
2.PVC érszigetelés
3.PVC köpenyszigetelés, szürke
Műszaki adatok
Névleges feszültség: 350V
Vizsgálati feszültség: 0,14mm2-ig 800V
0,25mm2-től 1200V
Szigetelés ellenállás: 100 MOhm/km
Környezeti hőmérséklet:
Mozgatva: -5C ... +50C
Rögzítve: -20C ... +70C
Minimum hajlítási sugár: 15xkülső átmérő
Szabványok
VDE 0812
DIN VDE 47100
| Érszerkezet (mm) | Külső átmérő* (~mm) | Rézsúly (kg/km) | Súly* (~kg/km) |
|---|---|---|---|
| 2x0,14 | 3,3 | 2,8 | 12 |
| 3x0,14 | 3,5 | 3,8 | 17 |
| 4x0,14 | 3,7 | 5 | 19 |
| 5x0,14 | 4,0 | 6,2 | 22 |
| 6x0,14 | 4,3 | 7,3 | 25 |
| 7x0,14 | 4,5 | 8,5 | 27 |
| 8x0,14 | 4,7 | 9,7 | 30 |
| 10x0,14 | 5,4 | 13 | 35 |
| 12x0,14 | 5,6 | 15,5 | 43 |
| 14x0,14 | 5,9 | 18 | 48 |
| 16x0,14 | 6,2 | 20 | 52 |
| 18x0,14 | 6,9 | 23 | 65 |
| 21x0,14 | 7,6 | 27 | 77 |
| 24x0,14 | 8,3 | 32 | 89 |
| 27x0,14 | 8,5 | 35 | 97 |
| 2x0,25 | 4,5 | 5 | 25 |
| 3x0,25 | 4,8 | 8 | 29 |
| 4x0,25 | 5,1 | 10 | 31 |
| 5x0,25 | 5,5 | 13 | 35 |
| 6x0,25 | 5,8 | 16 | 42 |
| 7x0,25 | 6,0 | 18 | 48 |
| 8x0,25 | 6,2 | 22 | 53 |
| 10x0,25 | 7,2 | 25 | 64 |
| 12x0,25 | 7,5 | 32 | 77 |
| 14x0,25 | 8,3 | 35 | 86 |
| 16x0,25 | 8,4 | 40 | 94 |
| 18x0,25 | 8,8 | 46 | 111 |
| 20x0,25 | 9,3 | 50 | 124 |
| 24x0,25 | 9,5 | 61 | 150 |
| 30x0,25 | 10,2 | 77 | 181 |
| 2x0,34 | 4,8 | 7,3 | 26 |
| 3x0,34 | 5 | 11 | 34 |
| 4x0,34 | 5,5 | 14 | 38 |
| 5x0,34 | 5,7 | 18,5 | 44 |
| 6x0,34 | 5,8 | 22 | 51 |
| 7x0,34 | 6,2 | 26 | 61 |
| 8x0,34 | 6,5 | 30 | 74 |
| 10x0,34 | 7,8 | 37 | 95 |
| 12x0,34 | 8 | 45 | 101 |
| 14x0,34 | 8,5 | 50 | 121 |
| 16x0,34 | 8,7 | 58 | 137 |
| 18x0,34 | 9,5 | 66 | 153 |
| 21x0,34 | 10,3 | 74 | 175 |
| 24x0,34 | 11,3 | 89 | 198 |
| 30x0,34 | 12,0 | 110 | 247 |
| 2x0,5 | 4,8 | 10 | 31 |
| 3x0,5 | 5,2 | 15 | 40 |
| 4x0,5 | 6,0 | 20 | 48 |
| 5x0,5 | 6,2 | 30 | 58 |
| 6x0,5 | 6,3 | 30 | 68 |
| 7x0,5 | 6,5 | 35 | 77 |
| 8x0,5 | 7,5 | 40 | 89 |
| 10x0,5 | 8,1 | 45 | 117 |
| 12x0,5 | 9 | 60 | 134 |
| 16x0,5 | 10 | 80 | 173 |
| 20x0,5 | 10,2 | 99 | 207 |
| 24x0,5 | 10,5 | 120 | 230 |
| 2x0,75 | 5,6 | 14 | 41 |
| 3x0,75 | 6 | 20 | 52 |
| 4x0,75 | 6,9 | 28 | 63 |
| 5x0,75 | 7,5 | 34 | 76 |
| 7x0,75 | 8,2 | 45 | 97 |
| 10x0,75 | 11 | 70 | 111 |
* Tájékoztató jellegű adatok, a változtatás jogát fenntartjuk.
